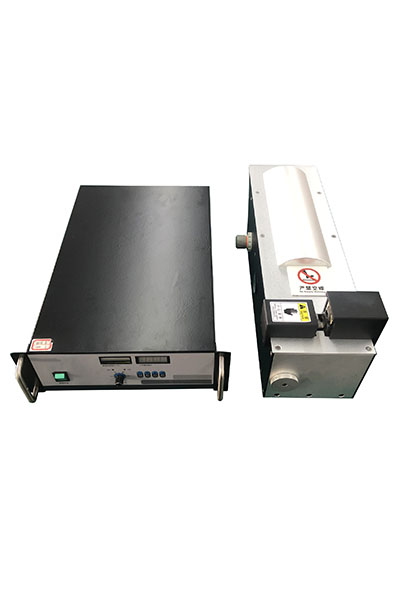

超声波线束焊接机由机台、超声功率发生器两个部分组成。

1、机台 机台有机箱、导柱、换能器、气动系统、PC电路、底模组成。

2、声组件声组件由换能器、焊头两个部分组成。换能器采用压电振子，其作用是将电能转换机械振动。变换器类比于电路中的变压器，起机械阻尼变换和振幅放大作用。焊头是根据焊接要求和焊件形状设计的，它还起着二级阻抗变换和振幅放大作用。从结构和形状看，焊头不算复杂，然而却需要好的设计、好的材料和会好的加工技术。形状复杂、尺寸较大的焊头，设计难度很大，一般都由制造厂设计。

3、气压系统气压系统由压缩空气作动力，通过电磁阀切换电路，推动气缸活塞带动焊头做上下运动。用调压阀控制气压大小，用单向节流阀控制升降速度。

4、控制电路

控制电路对焊接过程执行程序控制。面板上功能键，可根据焊接不同对象设定焊接时间，延迟时间，然后踩下脚踏开关，焊机将自动完成一次焊接过程。

频率：20KHZ

电压：220V

焊接面积：0.5-16mm²

机头重量：18KG

机头尺寸：530*210*230mm

电箱尺寸：540*380*150mm

设备特点：多种焊接模式

机构紧凑，轻重量设计

人性化的用户界面，WIN7系统

密码保护和参数程式存储

条形码扫描功能：通过条形码，二维码

综合过程数据存储支持产品溯源

支持顺序焊接控制与单位作业

支持联网控制和数据监控

各种生产设置的多种桌面变化

支持整合到生产线中
